На днях Samsung подтвердила планы использования сканеров EUV для выпуска DRAM. А во время конференции VLSI раскрыла подробности о своей 7-нм технологии, основанной на EUV. Новая литография предлагает широкий спектр преимуществ для чипов компании, которые, как ожидалось, могут появиться уже в Galaxy S10. Samsung собирается первой на рынке начать применение технологии EUV, сулящей ряд выгод по сравнению с традиционными инструментами, поставляемыми ASML или Nikon.

Информация размещенная на сайте - «hs-design.ru»

Сегодня литографические инструменты используют свет с длиной волны 193 нм. EUV (фотолитография в глубоком ультрафиолете) — следующее поколение инструментов печати чипов, оснащённых сканерами с длиной волны 13,5 нм. Например, новые сканеры уже позволили Samsung создать самые маленькие FinFET-транзисторы в мире. В целом новый 7-нм техпроцесс компании, как сообщает корейский производитель, позволяет на 40 % увеличить плотность логики чипов по сравнению с её 10-нм нормами, используемыми в Snapdragon 845 и Exynos 9810.

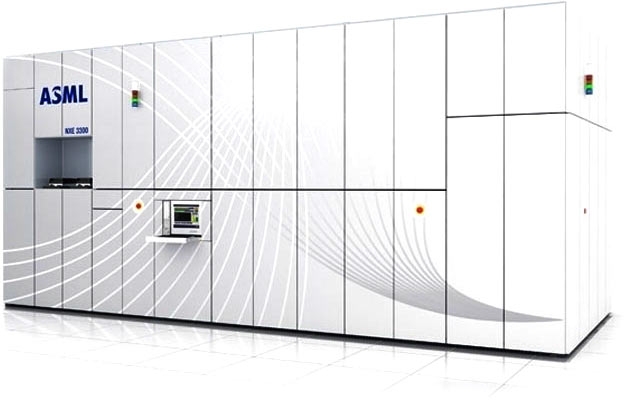

Это не единственное преимущество: Samsung говорит о повышении на 70 % точности фотошаблонов, что позволяет сократить количество циклов обработки и, соответственно, заметно снизить себестоимость. По сравнению со 193-нм сканерами новое EUV-оборудование от ASML также помогает быстрее наращивать долю выхода годных кристаллов, что тоже увеличивает экономию.

Уже сейчас корейский гигант добился производства 256-Мбит тестовых кристаллов SRAM с использованием 7-нм норм с долей выхода годных чипов более 50 процентов. Кроме того, компания отпечатала полностью работоспособную 7-нм однокристальную систему с четырёхъядерным CPU и шестиядерным GPU. Samsung говорит, что новые 7-нм нормы EUV обеспечивают рост производительности на 20–30 % или снижение энергопотребления на 30–50 % (то есть до двух раз).

К сожалению, процесс перехода от рискового производства в этом году до полноценной массовой печати кристаллов может занять у Samsung 12 месяцев и даже более. Другими словами, не стоит рассчитывать, что новый флагманский кристалл Samsung, который придёт на смену Exynos 9820, будет произведён с соблюдением 7-нм норм EUV. По-видимому, в Galaxy S10 будет использоваться чип на базе 8-нм LPP техпроцесса Samsung — такой же применяется якобы в производстве Snapdragon 730. Кстати, Samsung подтвердила, что может перевести чипы Qualcomm с 10-нм FinFET-печати на 8-нм техпроцесс, так что вполне можно ждать анонса ряда новых 8-нм процессоров Snapdragon.

Тем временем TSMC придерживается другого подхода в освоении 7-нм норм: тайваньская компания опирается на отработанные литографические инструменты вместо освоения ULV-сканеров. За счёт этого её техпроцесс CLN7FF уже готов к массовому производству, а к концу года ожидается, что количество 7-нм продуктов, достигших стадии tapeout, превысит 50 и будет включать однокристальные системы, серверные CPU, графические и ИИ-ускорители, FPGA и сетевые процессоры. Одним из них выступает, по слухам, Apple A12, который появится в новых iPhone.
